ocxo 24.576Mhz

Contact Now

Detailed Product Description

基本信息
Item 项目	Technology Item 技术项目		Unit 单位		Parameter 具体数据		Test Condition 测试条件
	P/N产品型号		BO1220LS5G509HN24.576
	Nominal Frequency标准频率		MHz			24.576
Input Feature 输入特性	Supply Voltage工作电压		V			5
	Start-up Current开机电流		mA			≤400	@25℃±5℃
	Steady Current稳定电流		mA			≤160	@25℃±5℃,Still Air
Freq. Feature 频率特性	Initial Freq. Tolerance初始频率精度		ppm			≤±0.1	@25℃±5℃
	Stability vs Temp.温度稳定度		ppb			≤±5	-40℃~70℃
	Supply Sensitivity电源效应		ppb			≤±1	@25℃±5℃,Vcc±5%
	Load Sensitivity负载效应		ppb			≤±1	@25℃±5℃,Load±5%
	SSB Phase Noise相位噪声		dBc/Hz			≤-100	@10Hz,25℃±5℃
						≤-120	@100Hz,25℃±5℃
						≤-150	@1kHz,25℃±5℃
						≤-155	@10kHz,25℃±5℃
	Aging/year年老化		ppm			≤±0.2	After 30 days of operation
	Aging/day日老化		ppb			≤±2	After 30 days of operation
Tuning Feature 调频特性	Control Voltage Range拉偏电压范围		V
	Freq. Tuning Range 拉偏频率范围		ppm
Output Feature 输出特性	Load负载		Ω			50
	Sine Wave 正弦波	Output Level 输出幅度	dBm			≥7	25℃±5℃
		Harmonious 谐波抑制	dBc			≤-35	25℃±5℃
		Spurious 杂散抑制	dBc			≤-80	25℃±5℃
Others 其他	Operating Temp. Range 工作温度		℃			-40~70
	Storage Temp. Range 存储温度		℃			-55~125	Off working status 非工作状态
	Marking打标印字		按我司标准

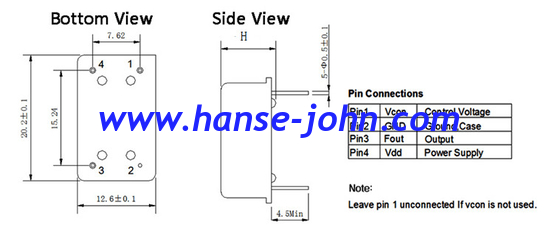

	Outline Dimension外形尺寸(单位Unit mm)			20.2×12.6×10.6,Tolerance公差:≤±0.3
	Remark备注
